Convoyeur TB25
Description Technique
- Longueur maxi hors-tout : 2500 mm
- Longueur mini hors-tout : 311 mm
(la longueur doit être supérieure
à deux fois la largeur) - Largeur de bande : 35 à 300 mm
Châssis en profilé aluminium
Nos convoyeurs TB25 sont construits avec nos profilés 19x45
Sol de glissement
Tôle en acier galvanisé 15/10e
Bande transporteuse
Arbre en Acier
Arbre en Acier bi-conique pour garantir une bonne stabilité de la bande
Moto-reducteur
Moto-réducteur 230/400V
Paliers fixe en aluminium
Système d’entraînement
Système d’entraînement intermédiaire et système de tension de bande
Motorisations
| Moteur | Réducteur | |||
|---|---|---|---|---|
| Référence | Puissance | Référence | Vitesse | Rapport de réduction |
| 982-012-90W | 90 W | 982-011-I80 | 3 m/mn | 80 |
| 982-011-I60 | 3,5 m/mn | 60 | ||
| 982-011I50 | 4 m/mn | 50 | ||
| 982-011-I40 | 5 m/mn | 40 | ||
| 982-011-I30 | 7 m/mn | 30 | ||
| 982-011-I25 | 9 m/mn | 25 | ||
| 982-011-I20 | 11 m/mn | 20 | ||
| 982-011-I15 | 15 m/mn | 15 | ||
| 982-012-180W | 180W | 982-011-I10 | 22 m/mn | 10 |
| 982-011-I7,5 | 30 m/mn | 7,5 | ||
| 982-011-I5 | 45 m/mn | 5 | ||
Autres vitesses, nous consulter.
Bandes
Les Largeurs de Bande Standards
| Largeur de bande | Référence |
|---|---|
| 35 mm | 979-002-35 |
| 80 mm | 979-002-80 |
| 150 mm | 979-002-150 |
| 200 mm | 979-002-200 |
| 300 mm | 979-002-300 |
Les Tasseaux
| Type de Bandes | Forme de Tasseau | Hauteurs Disponibles (mm) |
|---|---|---|
| PU |  | 20; 30; 40; 50; 60 |
| PVC | | 20 |
Les Types de Bandes
| Type de bande | Référence | ESD | Température admissible | Utilisation |
|---|---|---|---|---|
| PVC lisse noire | 980-012D23 | oui | 60°C | Transport (α limité à 5°), accumulation possible |
| PU basique verte | 980-066D23 | oui | 100°C | Transport (α limité à 5°), accumulation possible |
Autres types de bandes sur demande, selon le produit transporté.
Jambages
| Largeur | Référence |
|---|---|
| 35 mm | 983-008-35 |
| 80 mm | 983-008-80 |
| 150 mm | 983-008-150 |
| 200 mm | 983-008-200 |
| 300 mm | 983-008-300 |

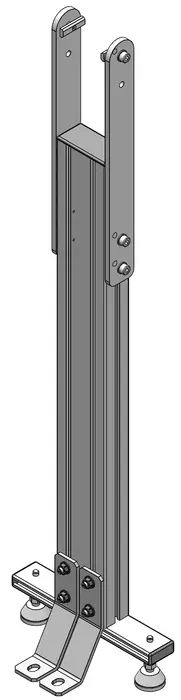

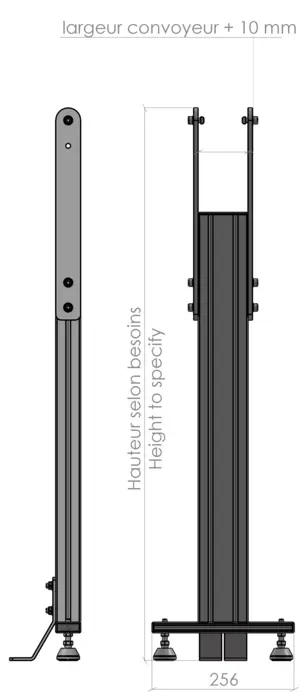

Pour Largeur 35mm à 80mm

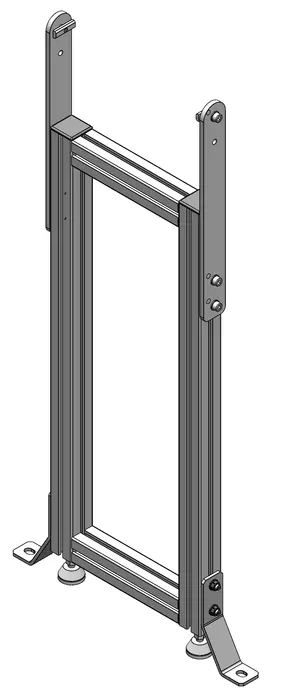

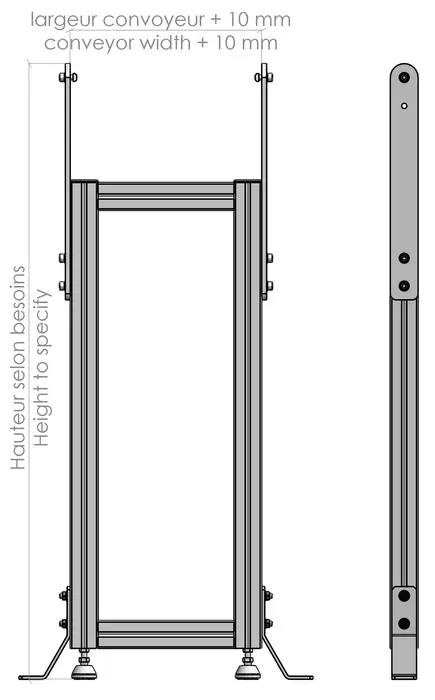

Pour Largeur 100mm à 300mm
