Référence produit : 960-025
La rainure 8"30 est idéale pour les petites structures avec peu de contraintes.
La rainure 8"40 convient aux montages avec des efforts modérés.
La rainure 8"45 est idéale pour les structures avec de l'effort.

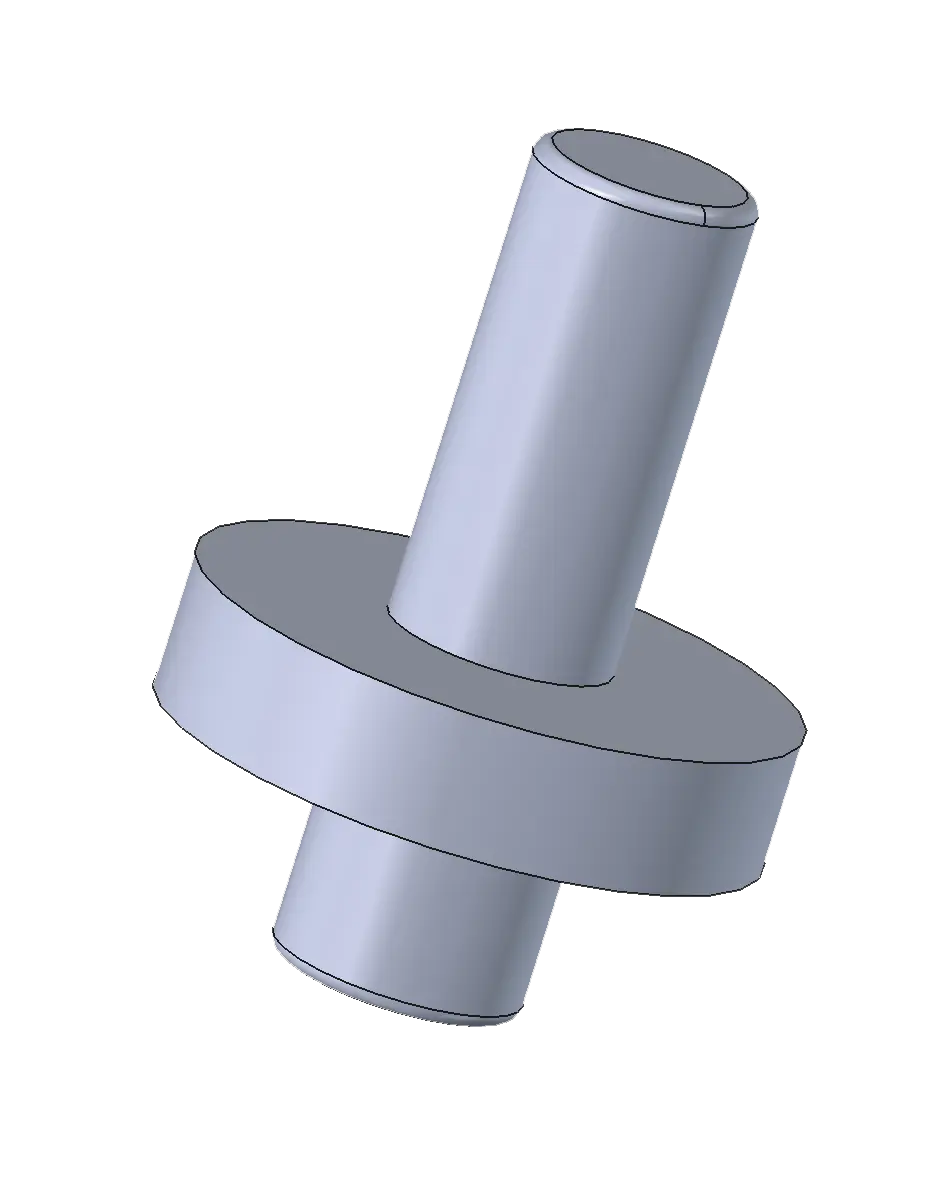

L’axe pivot pour profilé aluminium relie deux profilés en gardant un point de rotation entre eux. Une extrémité vient en force dans l’âme d’un profilé et y reste fixée. L’autre extrémité, plus fine, glisse librement dans la rainure du second profilé.
Cette différence de diamètre n’est pas un détail. Le côté Ø8,20 mm force légèrement pour ne jamais se désolidariser du profilé porteur. Le côté Ø7,40 mm, lui, doit coulisser sans effort le long de la rainure pour laisser le mouvement se faire. Le chanfrein R0,50 en bout guide l’insertion et évite d’accrocher au montage.
Sur une porte accordéon, chaque pli a besoin d’un point où les vantaux peuvent basculer l’un sur l’autre sans se bloquer. C’est exactement le rôle de cet axe : il fixe un vantail au niveau de l’âme tout en laissant l’autre coulisser dans sa rainure pendant le pliage.
Le même principe s’applique aux portes verticales, où l’axe assure la liaison pivotante entre deux profilés qui doivent rester articulés sans jeu excessif ni blocage.
La collerette Ø20 mm sert d’épaulement entre les deux profilés. Elle évite qu’ils viennent se frotter l’un contre l’autre et maintient un écart constant pendant tout le mouvement.
Le PTFE glisse sans lubrification et résiste à l’usure répétée. Sur un point d’articulation qui travaille à chaque ouverture de porte, c’est ce qui évite le grippage au fil des cycles.
| Visserie | Avec (8"45, 8"40), Sans |
|---|
