Convoyeur à Chaîne TRH

Le convoyeur à chaîne TRH d’Arcane est spécialement conçu pour supporter efficacement vos charges lourdes, jusqu’à 600 kg/m, en assurant robustesse et fiabilité.

icone efficacité
Votre devis sous 48h
icône contact
Un besoin ? Contactez nous
Réalisons Ensemble Votre TRH

Description Technique

  • Charge maximale : 600 Kg/ml
  • Vitesse minimum : 2 m/min
  • Vitesse maximum : 12 m/min
  • Chaînes : Deux chaînes à galets libres, Ø28mm.
  • Transport : Plateaux, luges, etc., Fonctionnement en continu en accumulation ou entrainement positif
  • Éléments : Livrés montés (entraînements, renvois, tronçons, entretoises, jambages, tables tournantes).
Contactez nous pour d'autres Caractéristiques
éclaté 3D du TRH
RiveMotorisationEntretoise de tronçonTronçonChaîneRenvois

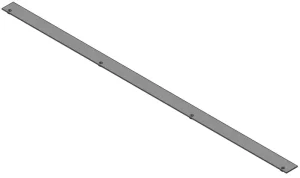

Rive

dimension rives TRH

Spécifications

  • Les rives latérales sont en acier zingué, fixées par visserie et écrous 1/4 de tour sur le profilé tronçon.
  • Ces rives permettent de guider les plateaux.

En savoir plus

Motorisation

Moteur convoyeur a chaîne TRH

Charge maxi 600 kg par mètre linéaire de TRH, vitesse de 2 à 13 m/min.
Pour des charges supérieures ou d'autre vitesse, nous contacter

Entretoise de tronçon

Spécifications
Les entretoises de tronçon sont en profilé 45x90 avec deux équerres. Ces entretoises permettent l’assemblage de deux profilés tronçons et de définir la largeur de voie.

Références
971-059

Tronçon

plan tronçon TRH

Spécifications
Le tronçon TRH comprend 2 profilés parallèles équipées des guides supérieurs et inférieurs, de chaîne à galets et de profilé TRH.

Références
971-061 (avec chaîne acier)

Chaîne

Chaîne TRH 3D

Spécifications

  • Chaîne acier au pas de 19.05 avec un galet Ø28 au pas de 38.1.
  • Chaîne conditionnée en couronne de 5 ml (attache-rapide fournie avec chaque couronne)

Références
970-033 (non traitée)

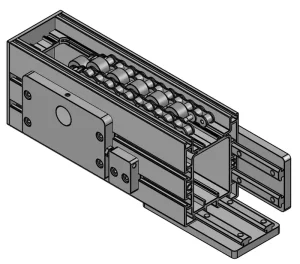

Renvois

Avec tension

Spécifications
Le renvoi avec tension permet de régler la tension de la chaîne.
Fourni avec 4 plaques de jonction (971-001)

Sans tension

Spécifications
Le renvoi sans tension est à utiliser lorsqu’il y a un tendeur automatique (971-030) ou sur des tronçons de petite longueur (inférieure à 2 ml) avec de faibles charges (inférieure à 150 kg)

Types d'Entraînements Disponibles pour le Convoyeur à Chaîne TRH

Direct

Entraînement direct monté sur l’arbre de transmission. Fourni avec 4 plaques de jonction (971-001), mais ne comprend pas le moto-réducteur.

Références
971-057

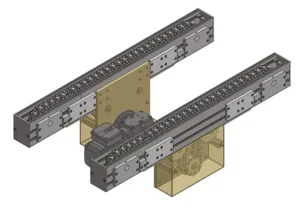

Intermédiaire

L’entraînement intermédiaire est positionné au milieu du tronçon et permet d’avoir les extremités libres. Fourni avec 8 plaques de jonction (971-001), mais ne comprend pas le moto-réducteur.

Références
971-053 (sans tension)
